Katlanır Çit Demir Tel V Hasır Güvenlik Eskrim
Açıklama
Özellik
• Yatay "v" şekilli kirişler, panellere ekstra sertlik verir
• Ağ açıklıkları genellikle 200mm x 50mm
• Standart olmayan panel tasarımları mevcuttur (minimum üretim miktarı gereklidir)
• Galvaniz telden BS EN 10244-2: 2001 sınıf D'ye göre üretilmiştir.
• Çoklu asansör kurulumları için uygundur
• 3,90 mm - 7,50 mm çap arasında mevcut tel aralığı
• 1030 mm * - 3030 mm * arası yükseklik aralığı mevcuttur
• Paneller normalde 3.00m genişliğinde üretilir (2.50m genişliğindeki bir panele kıyasla kurulum ve sonrası maliyetlerini yaklaşık% 20 azaltır)
* Nominal panel yükseklikleri, gerçek panel yükseklikleri tasarıma göre değişebilir
Şartname
Hat kablosu x Çapraz tel |
Delik büyüklüğü | Panel Uzunluğu | Panel Yüksekliği | Bükme No. | Ortak Renk | Yüzey işleme |
4x4 mm 4,5x4 mm 4,5x4,5 mm 5x4 mm 5x5 mm 6x5 mm 6x6 mm |
50X100mm 50X200mm 55X200mm 75X150mm 100X300mm
|
2a 2,2 milyon 2,4 m 2,5 milyon 2,8 milyon 3 dk. |
830 mm | 2 |
Yeşil RAL6005 Gri RAL7016 Kahverengi RAL8019 Siyah RAL9005 Beyaz RAL9010 |
1. siyah tel kaynaklı sonra sıcak daldırma galvaniz 2. Galvanizli tel kaynaklı PVC kaplamalı 3. Galvanizli tel kaynaklı PE kaplamalı |
Özellikleri Sqaureİleti
Yayın görünümü | Boyut | Kalınlık | Panel yüksekliği | Temel gönderi | Normal gönderi | Yüzey işleme |
Kare yazı |
40 * 40 mm 50 * 50 mm 60 * 60 mm |
1.0 mm 1,1 mm 1,2 mm 1,5 mm 1,8 mm 2mm 2,5 mm |
830 mm | 850 mm | 1200 mm |
1. Siyah boru Sıcak daldırma galvanizli 2. Galvanizli boru PVC kaplı |
1030 mm | 1050 mm | 1400 mm | ||||
1230 mm | 1250 mm | 1600 mm | ||||
1530 mm | 1550 mm | 2000 mm | ||||

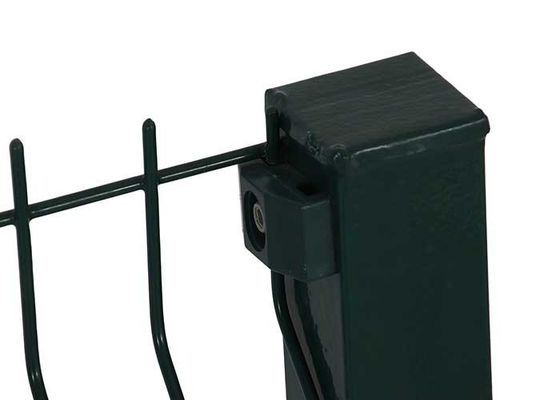

Dikdörtgen direk |
30 * 50 mm 40 * 60 mm 60 * 80 mm |
1830 mm | / | 2400 mm | ||
2030 mm | / | 2500 mm | ||||
2230 mm | / | 2800 mm | ||||
2430 mm | / | 3000 mm |

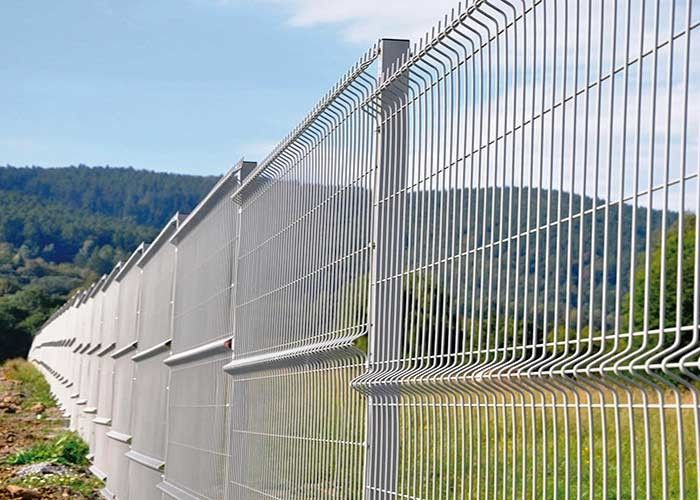

Uygulama
